隧道二衬微膨胀注浆料 带模注浆 脱空回填注浆

隧道二衬微膨胀注浆料 带模注浆 脱空回填注浆

隧道二衬微膨胀注浆料由普通硅酸盐水泥、超细掺和料、聚羧酸减水剂、微膨胀剂、硅砂等为主要成分，经均匀复合而成的，具有微膨胀性能，良好的流动性和泵送性，与衬砌混凝土具有良好的结合性能，通过高压注浆机注入到隧道衬砌与防水板间的脱空区的一种注浆材料。

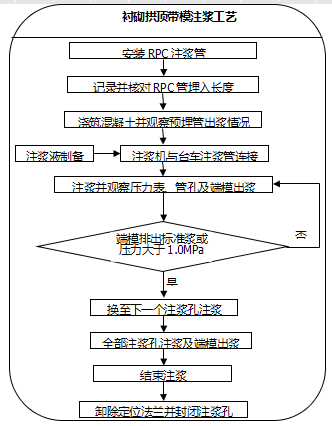

　　隧道拱顶带模注浆

　　隧道拱顶脱空注浆回填

　　地铁管片安装后间隙注浆

　　材料按水：粉料=0.18:1混合均匀

　　处置原则：将脱空区注浆材料和原衬砌混凝土结合成一个整体，防止原衬砌脱落或单独受力。 ，加强实体检测。在可疑区域钻取小孔检测混凝土实际厚度，根据不同厚度采取不同的处理方式。先进行试验性处理，通过钻芯验证，再进行一体治理。 第二，通过具有良好结合力的注浆材料，在注浆材料中混入粘接界面剂，注入脱空区，形成倒梯形结构，并与原衬砌混凝土结构粘结成一个受力整体； 第三，通过马牙扣型膨胀锚固注浆管，将注入的浆体和原衬砌混凝土锚固粘结成一个整体，并防止注浆管脱落； 第四，对衬砌厚度不足设计厚度50%，且厚度低于20cm的，进行相关人士讨论论证后再进行处理。 具体方案如下： 二衬混凝土厚度大于20cm且厚度不低于设计厚度50%背后的空腔：对空腔使用具有良好粘接力和渗透力的注浆结合料进行注浆处理。 注浆时设置注浆管和监控管，分层注入。

　　5.3 主要材料及浆材配合比 5.3.1隧道衬砌微膨胀注浆结合料 1.注浆剂介绍 F隧道衬砌微膨胀注浆结合料，为一种预拌混合料，现场加水搅拌均匀直接使用，无需再进行各种原材料的现场配制，质量可靠。水胶比0.18。 衬砌微膨胀结合注浆料根据衬砌空隙特点，具有易于充填密实，稳定性好，反应均匀，避免剧烈的热涨冷缩造成的挤压和分离，易于施工。注浆料不仅能起到空洞密实作用，而且与混凝土之间的结合力好，能起到修复施工缝和混凝土冷缝的作用。 2.主要特点 可操作时间长，可充分渗透和充填，并且施工时可多次充填和注浆； 水化反应放热均匀，避免急剧放热，热涨冷缩造成脱离，尤其适合较大空隙的充填； 粘接性能好，提高与原混凝土界面的渗透，与混凝土形成良好的粘接； 稳定性好，减少沉降分层，重新出现空隙； 塑性阶段微膨胀，体积稳定性好； 具有良好的防水抗渗性能； 抗折强度高，与混凝土的结合性好； 施工方便，易行可靠，易于泵送和灌注； 3.主要技术指标 注浆材料主要技术指标 表2 序号 试验项目 技术指标 检测方法/标准 1 拌合物表观密度（kg/m3） 2260±40 JGJ/T70 2 出机流动度（mm） 380~410 GB/T50448 3 90min流动度保留值（mm） ≥320 GB/T50448 4 分离度（%） -1.0~1.0 附录A 5 泌水率（%） 0 GB/T50080 6 塑性膨胀率（%） 0.3~2 科技基[2008]74号中附录C 7 抗压强度(MPa) 12h ≥3.5 GB/T17671 1d ≥18.0 28d ≥50.0 8 抗折强度（MPa） 12h ≥1.0 GB/T17671 1d ≥4.0 28d ≥10.0 9 抗渗性（MPa） ≥1.5 GB/T23440-2009 5.3.2. HoJa-53E复合反应型粘结剂 产品介绍： 复合反应型粘结剂采用水性高性能树脂材料复合而成，无味，使用时直接加入水泥砂浆、混凝土中混合均匀即可。 复合反应型粘结剂高固含量，水溶性好，韧性好，与各种基材粘接力高，尤其是对老旧混凝土基面，无法进行凿毛等处理措施时，提高新老界面的粘接力。主要用于提高水泥砂浆，混凝土与老旧混凝土基面的粘合力，提高混凝土砂浆的韧性，抗裂性。 性能特点 水性树脂； 施工可操作时间长，反应速度均匀。 粘接力好，与混凝土，金属均有较好的粘接力。 韧性好。
