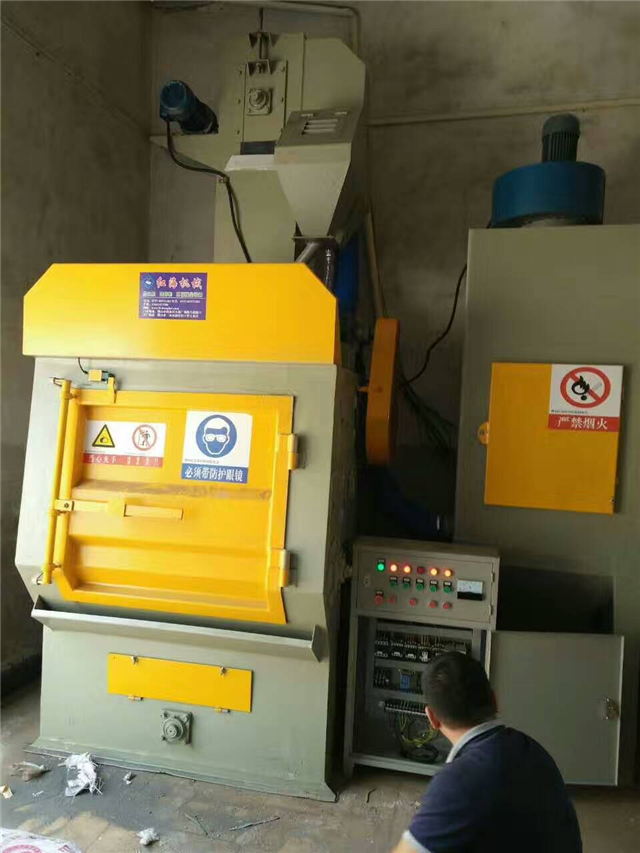

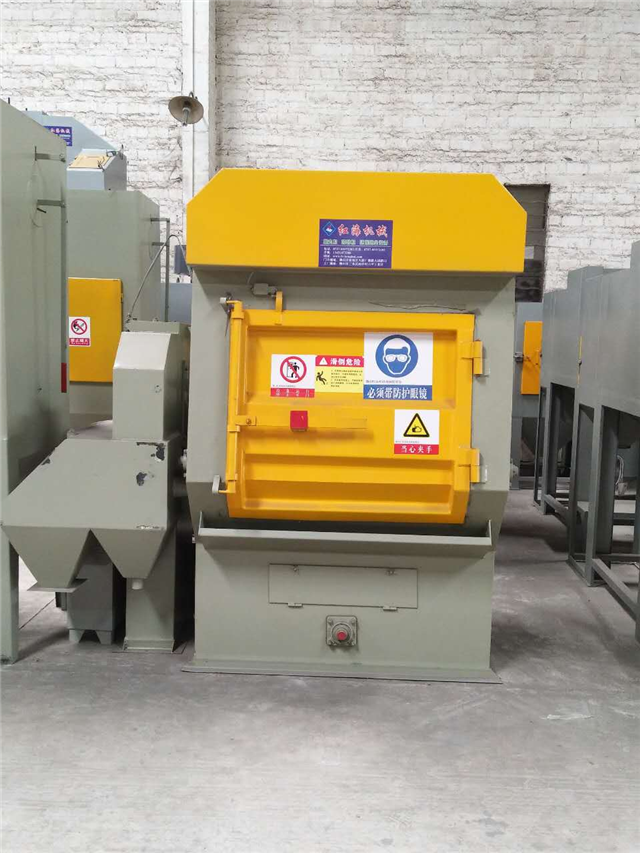

金属零件表面处理抛丸机 红海履带式抛丸机

价格

起订量

1.00元/台

1台

  • 最小起订量:1台
  • 所在地:广东 佛山
  • 供货总量:10 台
  • 发货期:3天
  • 更新时间:2017-08-24

吴东梅:13431648059(联系我时请告诉我是"中国建材网看到的信息,会有优惠哦!谢谢!)

详细描述

  • 型号:

    履带式抛丸机

  • 品牌:

    红海机械

  • 别名:

    打砂机

  • 用途:

    除锈 表面翻新

金属零件表面处理抛丸机 红海履带式抛丸机

一,机器的用途
该机是利用高速回转的叶轮,将弹丸抛向滚筒内连续翻
转的工件上,达到清理的目的。它适用于各行业中的小型铸
件,锻件,冲压件,齿轮,弹簧等的清砂,除锈,去除氧化
皮和表面强化,特别适用于怕磕碰的零件的清理及强化。
(注:本机不能清理高温件,带有飞边毛刺件,否则将损伤
履带)
本机是综合国内外技术,新开发的新产品,是一种清
理效果好,结构紧凑,噪声小,成套性好的清理设备,具
有以下特点:
1,该机采用了悬壁离心式高效抛丸器,结构简单,叶片
更换方便,清理效率高。
2,采用 BE 型分离器,具有良好的分离效果和较高的生
产率,对提高叶片寿命具有积极的作用。
3,采用了袋式除尘器,粉尘排放浓度低于国家规定的标
准,改善了工人的劳动环境。
4,采用耐磨橡胶履带,减轻了工件碰撞损伤现象,降低
了设备运行时的噪音。

5,工件清理完毕后,可自动卸料,降低了工人的劳动
强度。
二,结构及工作原理
本机是一种小型的清理设备,主要由清理室,抛丸器,
提升机,分离器系统,电器系统等部分组成。
工作原理:在清理室中加入规定数量的工件,机器启动
后,工件被滚筒带动,开始翻转。同时抛丸器高效抛出弹丸
形成的形束,均匀的打在工件表面上,从而达到清理和强化
的目的。抛出的弹丸及砂粒经橡胶履带均匀排布的小孔流入
清理室底部的钢板筛过筛,经螺旋输送器送入提升机内,由
提升机提到分离器中进行分离,粉尘由风机吸送至除尘器中
过滤,清洁空气排入大气中,布袋上灰尘经手动振打落入除
尘器下部集尘箱内,用户可定期除尘。废砂经废料管流出,
用户可回用丸砂混合物由回用管回收进室体,待分离器分离
后再回用干净的弹丸经供丸系统进入抛丸器抛打工件。
三,主要技术规格
1,履带端盘直径 Φ600mm
2,履带端盘转数 3.6rpm

3,被清理工件最大单件重量 10kg
4,滚筒最大载重量 (易翻滚工件) 200kg
5,生产率 600-1200kg/h
6,抛丸器: 一台 Q034Ⅱ
转速 2900r/min
叶轮直径 Φ250mm
抛丸量 180kg/min
抛丸器功率 7.5kw
7,除尘器风量 2000m³/h
8,除尘器 2.2kw
9,设备总功率 12.7kw
(注:其中生产率与工件的复杂程度和表面积有关,一般
每分钟清理零件表面积≤0.25m
2 )
四,机器的安装及调整
(一)1,本机出厂前已将清理室,抛丸器等部件组装成
一体,整机安装时按图一,将提升机用螺栓紧固。斗式提升
机安装时,应注意调整上端主动皮带轮轴承座,使之保持水

平,以免皮带偏跑。然后将分离器与提升机上部用螺栓紧固。
2,将供丸阀门安装在分离器上,将弹丸用管插入清理
室后面的钢管中,按除尘系统图连接所有的管路,分离器后
的废料用户可自备废料桶处理。
3,分离器的安装图见图三,分离器正常工作时,弹丸
流幕不应有缺口,如果不能形成满幕帘,应调整序号 1(重
锤)直至形成满幕帘,以得到良好的分离效果。弹丸筛后的
大块物料,应定期清除。
4,提升机皮带由用户配孔联接,联接形式如下图:
(二)空运转调试
1,试验转动前必须先熟悉使用说明书中的有关规定,对
该设备的结构,性能做到全面的了解。

2,开机前必须先检查各紧固件是否有松动现象及机器的
润滑情况是否符合要求。
3,该机要求装配正确,开机前应对各部件,马克等进行
单独试验,各电机旋向应正确,履带提升机皮带应松紧适中,
无偏跑现象。
4,检查各电机的空载电流,轴承升温,减速器,抛丸器
是否运转正常,发现问题应及时检查原因,进行调整。
5,单独运转没有问题后,可依次启动除尘器,提升机,
履带正转,抛丸器进行空运转试验,空运转时间为 1 小时。
五,机器的操作及注意事项
(一)机器的操作
1,凡是本机操作人员必须对本说明书以及本机的工作原
理,性能及操作方法,润滑等方面有全面的了解,方能进行
操作。
2,将弹丸陆续加入履带中,然后放入工件,关闭料门,
准备开车。
3,依次启动除尘器,提升机,履带正转,抛丸器开始清
理工作,清理完备后,抛丸器自动停止,约 1 分钟后,关闭

提升机,履带正转,打开加料门,按动履带反转按钮,物料
即可自动卸出。
4,遇紧急情况,可按急停按钮,机器会立即停止工作。
5,全部工作完毕后应关闭除尘器。
6,在通风除尘系统中,装有风阀,根据情况调整风阀,
可得到良好的分离效果。
7,抛丸器定向套的调整
定向套的调整可参考图四所示的示意图调整,在使用
过程中因定向套磨损,使弹丸扩散角增大,导致抛丸器和清
理室的其它护板的磨损加快,因此定向套磨损超过十毫米
时,应更换新的定向套(开口方向与水平尖角成 45
0 )。
定 向套调整示意图

(二),注意事项:
1,定期清除,除尘器下方集尘箱中的粉尘,以防阻塞除
尘器管,影响除尘效果。
2,经常清理清理室底部以及分离器漏斗中筛网下的杂
物。应经常清扫设备周围的弹丸,以防滑倒伤人。
3,应经常检查清理室中的履带及提升机皮带是否有偏跑
现象,以免损伤皮带。
4,禁止在抛丸器没有完全停止前开门,以防出现事故。
