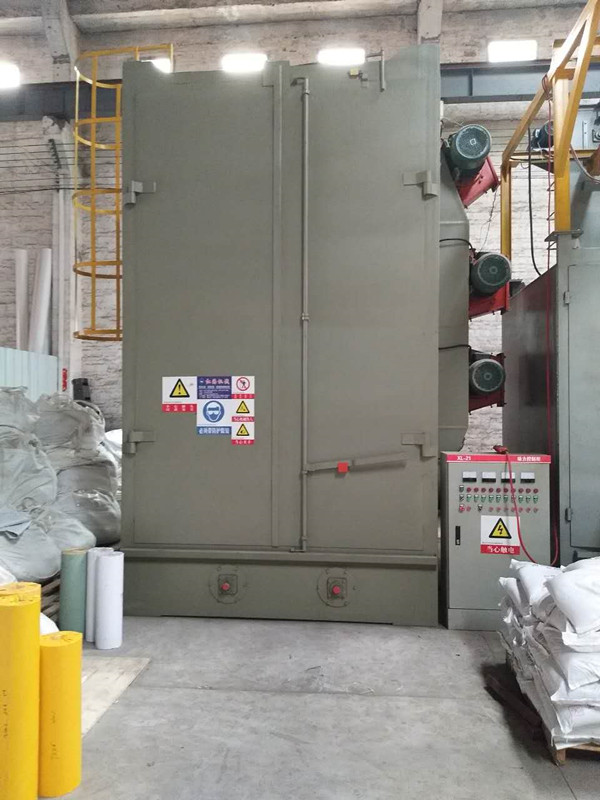

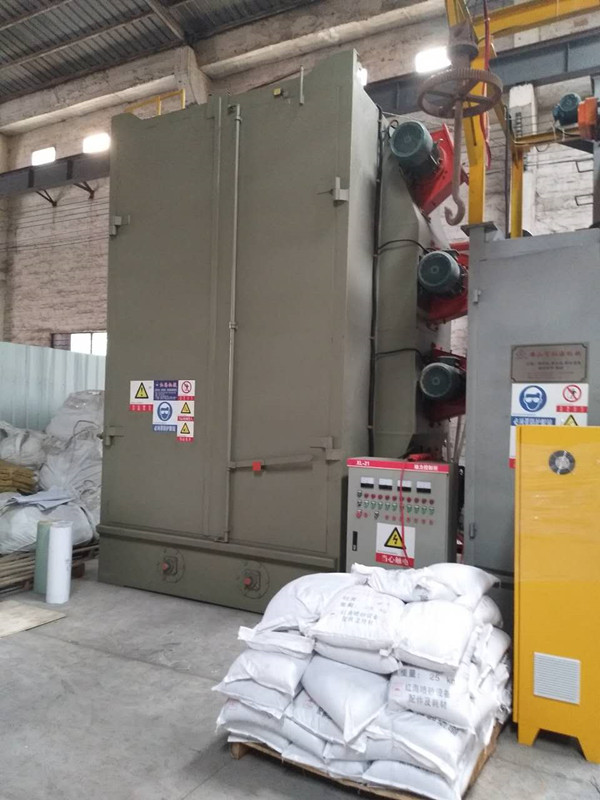

五金挂具氧化皮处理喷砂机吊钩式抛丸清理机

价格

起订量

1688.00元/套

1套

  • 最小起订量:1套
  • 所在地:广东 佛山
  • 供货总量:10 套
  • 发货期:3天
  • 更新时间:2017-09-26

吴东梅:13431648059(联系我时请告诉我是"中国建材网看到的信息,会有优惠哦!谢谢!)

详细描述

  • 型号:

    吊钩式

  • 品牌:

    红福海机械

  • 别名:

    喷砂机抛丸机

  • 用途:

    喷砂 表面处理

五金挂具氧化皮处理喷砂机吊钩式抛丸清理机http://www.bmlink.com/FShhjx

红福海机械 机器的用途
本机适用于多品种大,中,小批量的铸锻件及铆焊件的表面清理
或强化,尤其对怕碰撞的细长薄壁件表面清理或强化更为适宜。
该机的主要特点是:
1, 本机采用了无地坑结构,安装方便,减少投资费用。
2, 结构紧凑,生产效率高,清理质量好,工作安全可靠,
运转平稳。
3, 吊钩具有自行升降,行走和室内旋转三种功能。

1,清理室
清理室系焊接结构,为了使抛射出的弹丸能有效的抛射到被

清理工件的表面上,安装抛丸器的一侧,壁板倾斜一角度,
室内在抛丸器所对的各面设有金属保护板,其它处敷设保护板,以
保护室壁不被弹丸破坏。
2,大
大门两扇外开,增加室清理容积,为安全起见,大门上方装
有一限位开关,必需待大门关闭后,方能起动抛丸器。
3,吊钩
吊钩由电动葫芦,减速自转装置组成,吊钩的移动,升降由葫
芦完成,吊钩在室体内部的旋转由减速装置完成。
4,提升机
本机采用平皮带传动的斗式提升机,其落料形式采用离心重力
式落丸,当弹丸束扬起时,灰尘被吸走,如发现弹丸在未进入溜丸
管前有堕落返回,则应调节螺栓调整带轮所处的高度,当机器因丸
量过多或有大块物料被别住时,可打开下罩底部处的盖板进行清
除。
5,供丸系统
弹丸流量多少以闸门的开启间隙大小来控制,而闸门开启间隙
的大小是通过手动闸进行的调整,从而使弹丸的流量与抛射量大至

相等。
6,丸砂分离器
此结构属风选流幕式分离器,由提升机输送来的丸砂混合物经
定量门流出形成一个厚度约20mm的丸砂幕,在分离区内通过由风
机产生的水平气流,由于丸砂及灰尘的比重和颗粒不同,被气流吹
过后,重的弹丸偏离很小的距离,它们落于贮丸斗内继续使用,砂
和粉碎后的小颗粒弹丸偏离的距离大,落于灰砂斗内从废料管排
出,粉尘则经除尘管道排出。
如发现沿分离方向上分离效果不一样时,调节风量门让其通过
分离区的风速都在4~5米/秒的范围内,方能达到良好的分离效果。
7,螺旋输送机器
它是电动机带动摆线针轮减速器驱动螺旋节,将清理室落下的
丸砂输送到提升机底部,为了防止较大杂物进入螺旋输送器和提升
机,在清理室底部放有筛网。
8,抛丸器
抛丸器主要由叶轮,叶片,分丸轮,定向套,护罩体,电机等
主要零件组成。分丸轮固定在电机轴上与叶轮一起旋转,定向套则

由定向套压圈固定在护罩体上。
若转动定向套,则可改变弹丸的抛射方向,定向套窗口的角度
大小,决定弹丸的抛射角,弹丸的径向射角一般为60度左右。

(1)叶片
被抛出的大多数弹丸不停地冲击着叶片,因此叶片是抛丸器
中最易磨损的零件, 叶片随叶轮一起旋转, 应特别注意安全和维护,
一定要等叶轮停止转动后才能打开盖扳,检查磨损情况,如发现叶

片磨损严重,应及时更换,其对称的两片之间尽量相等,以免叶轮
转动时有较大的振动。
(2)定向套
定向套是易磨损的零件,当其窗口磨损5毫米左右后,须从刻
度指示线往后转5 毫米(按叶轮旋转方向)如再磨损5毫米左右,
则再向后转5毫米,继续使用。当窗口磨损15 毫米以上时应更换,
否则弹丸的径向散射角将增加,加快护板的磨损,降低清理效果。

(3)分丸轮
分丸轮是易磨损零件,分丸轮外径磨损达15毫米时应更换,
如继续使用,则弹丸的径向散射角同样增大,加快护板的磨损,降
低清理效果。

电气控制系统
Ⅰ,概述
本电气设备主回路和控制回路采用了~380V,为操作与维护上的
便电气设备集中安装在控制箱内,控制着各电动机和电磁铁的开
停。用自动开关 QF和钥匙开关SB1分别接通和断开总电源。
Ⅱ,电气主要联锁
只有当吊钩转动和大门关闭后,上,下抛丸器才能工作。
Ⅲ,电气操作说明
(1),合上自动开关 QF接通总电源,并转动钥匙式按钮 S
接通控制电源。
(2),按住电动葫芦电源控制钮上的上,吊钩升。

(3),按住电动葫芦电源控制钮上的前,吊钩进。
(4),掀按3SB,除尘电机开始工作。
(5),掀按5SB,提升电机开始工作。
(6),掀按7SB,螺旋输送电机开始工作。
(7),掀按9SB,吊钩转电机开始工作。
(8),掀按13SB,上抛丸器电机开始工作。
(9),掀按15SB,下抛丸器电机开始工作。
(10),掀按 17SB,闸门开始工作,时间继电器开始计时
(11),当工件清理到所需的时间,时间继电器2KT动作
使上下抛丸器电动机自动停止运转,抛丸器闸门也自动关
(12),分别按4SB,6SB,8SB 则螺旋输送器,提升机,
转停止运转。
(13),按住电动葫芦电源控制钮上的后,吊钩出。
(14),按住电动葫芦电源控制钮上的下,吊钩降。
Ⅳ,电气设备的安装参照电气大原理图

机器的安装调整和运转
1,机器的安装1),本机体积受运输条件限制不能总装出厂
故采取分组包装发运到用户现场安装,用户在现场安装时须酌情
形,并注意图中技术要求。
(2),总装时,先固定清理室,然后将抛丸器,轨道与吊钩
提升机,螺旋输送器,丸砂分离器,供丸系统,电控系统等按总
装配。
(3),定向套窗口的位置,应根据总装图中的示意图安装。
2,机器的调整
在全机安装后(或使用一段时间后)
(1),抛丸器中定向套的调整,松开定向套压块,即可旋转
向套,以改变定向套窗口的位置来改变抛丸的抛射位置,即顺抛
器的旋转方向调整定向套,抛射位置前移,反之,抛射位置后移
(2),调整电闸门,使其达到需要的供丸量。
(3),提升机皮带松驰时,可调整提升机上部的调节螺栓,
以保证皮带的松紧适度。
(4),提升机上部链条的松紧,由调节减速机来执行。
